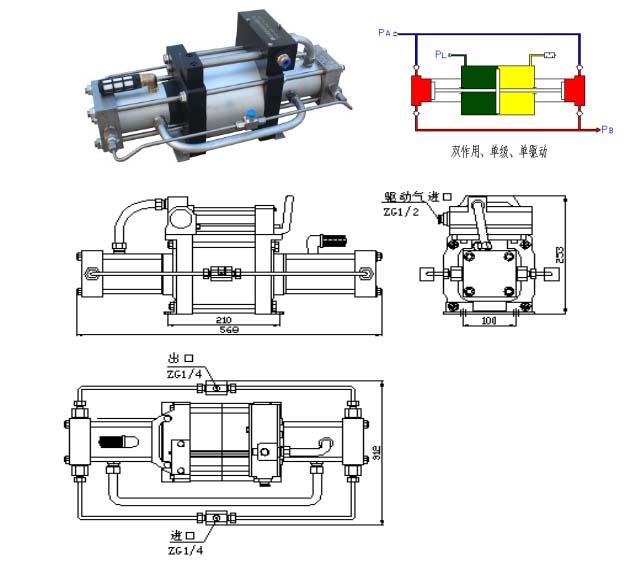

气体增压泵MTD系列
MTD系列是单驱动头，单极双作用泵，泵体采用铝合金和不锈钢缸体柱塞，全部密封件均为进口产品，采用单气控平衡气体分配阀来实现泵的往复运动，*大设计驱动气压为10bar，适用于对气体、空气和工业气体，例如氮气、氩气、氢气和氦气等进行压缩，能够用于防爆场所，满足各种应用领域的要求。
MTD系列泵的驱动活塞直径为160mm,泵头均带有排气冷却。
型号 | 增压比 | 最小气体 入口压力PA(bar) | 最大气体 入口压力PA(bar) | 最大允许 出口压力PB(bar) | 气体出口 压力计算公式PB |
气体进出口尺寸 | 最大流量L/min @PL=6bar |
MTD10 | 10：1 | 5.5 bar | 80 bar | 80 bar | 10 PL+ PA | ZG1/4 | 372@PA =6 |
MTD15 | 15：1 | 7.5 bar | 120 bar | 120 bar | 15 PL+ PA | ZG1/4 | 240@PA =20 |
MTD25 | 25：1 | 10 bar | 200 bar | 200 bar | 25 PL+ PA | ZG1/4 | 154@PA =20 |
MTD40 | 40：1 | 15 bar | 320 bar | 320 bar | 40 PL+ PA | ZG1/4 | 115@PA =20 |
MTD60 | 60：1 | 25 bar | 480 bar | 480 bar | 60 PL+ PA | ZG1/4 | 92@PA =40 |
MTD100 | 100：1 | 35 bar | 800 bar | 800 bar | 100PL+ PA | ZG1/4 | 74@PA =40 |
PL =驱动气压 PA=输入气压 PB=输出气压
