氮气增压系统

氮气增压系统是山东欣诺检测设备有限公司提供的气动增压系统，用于将20-150bar的气体增压至320bar，核心设备为气动气体增压泵，该气动气体增压器为气体驱动，具有无油、无润滑、自冷却、体积小、重量轻、结构紧凑、工作可靠等特点。

系统启动方式和停机方式为手动，可以通过面板上驱动气体截止阀（请对照所附流程图）方便地进行手动开关机，输出压力超过320bar时，安全阀会自动开启泄压，保证驱动气体压力在8bar从而保证输出压力不超过320bar。

系统相关参数如下：

气体介质参数
适用压缩介质	氮气、氦气、空气等
驱动气体介质	空气、氮气等
驱动气体质量等级	3-4级（参照附表）
系统工作参数
最小驱动压力	2.8bar
最大驱动压力	10.3bar
增压泵压缩比	1:40
增压泵压力比	1:40
最大输出压力	320bar
行程容积	0.020l/circle
系统外形及接口型式
外形尺寸	450*380*320mm
重量	约28kg
驱动气体入口	1/2”FNPT
被增压气体入口	1/4”FNPT
高压输出接口	1/4”FNPT
其它
噪音标准	≤70db

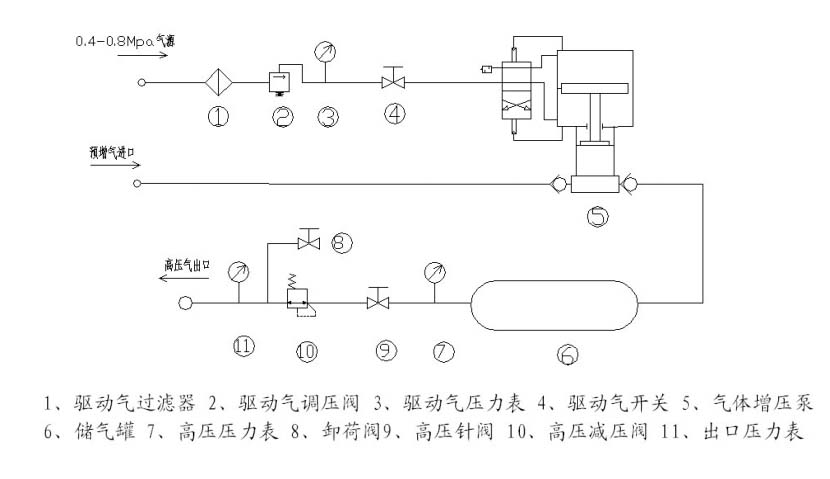

系统原理
